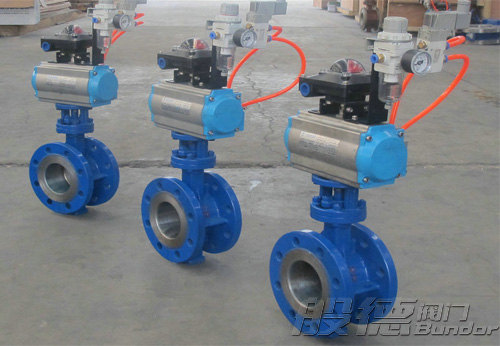

氣動蝶閥圖片yF7般德閥門

本文對氣動蝶閥做一個介紹和說明。氣動蝶閥是安裝在工業管線上的一種控制終端，它和電動蝶閥一樣，都屬于自動控制閥門。氣動蝶閥如今在石油、化工、電力、冶金等行業中有著廣泛的應用，通常用在這些行業管線中，不適宜人工進行操作的環境中。yF7般德閥門

氣動蝶閥的工作原理yF7般德閥門

氣動蝶閥通過定位器、電磁閥或者其它設備，吸收到干燥、潤滑的氣體，并控制它們，將這些氣體傳送到氣動執行器的缸體內，這就是氣動執行器工作的氣源，當缸體內的氣源傳入氣動執行機構的氣室時，氣壓作用在活塞上，產生的推力帶動輸出軸旋轉，同時驅動閥桿和蝶板轉動，從而完成蝶閥的一個啟閉動作。給氣動蝶閥加一個閥門定位器，還可以實現蝶閥的精確開度調節。另外，還可以采用智能型定位器與現場總線連接，從而達到檢測氣動蝶閥工作狀態的目的，并提供診斷。yF7般德閥門

氣動蝶閥在氣動執行器的作用下，能夠靈活又快速的開關啟閉，對管線的安全性有保障作用，是一種在工業管線上使用較多的控制閥。氣動蝶閥的參數可以分為兩部分，一個是蝶閥本身的基本參數，二是氣動執行器的基本參數。yF7般德閥門

閥門基本參數yF7般德閥門

氣動裝置基本參數yF7般德閥門

氣動蝶閥的安裝與調試yF7般德閥門

1.氣動蝶閥在安裝使用前，要對蝶閥的閥體和氣動裝置進行徹底的清潔。yF7般德閥門

2.安裝之前，要先檢查氣動蝶閥閥門涂層是否有損壞，如果發現損壞，請找專業人員修復。yF7般德閥門

3.和電動蝶閥一樣，氣動蝶閥的安裝區域一般都是有一定危險系數的工況中，在這種工況下如果要移動閥門，可能會有意外發生，此時必須將現場用合適遮蓋物保護起來。yF7般德閥門

4.電磁閥門安裝位置離執行氣缸要盡可能的近，必須盡可能接近執行氣缸，氣管的大小與空氣容量有關，氣動蝶閥在安裝前，必須保證進氣孔和電磁閥的干凈。氣缸執行機構需要添加潤滑油。yF7般德閥門

5.氣動蝶閥的開關必能太快，以避免壓力撞擊閥體內部，發生危險。yF7般德閥門

以上針對氣動蝶閥的工作原理，參數信息以及安裝調試做了一個簡單的價格和說明，如果您有氣動蝶閥方面的采購需求，歡迎您撥打般德閥門熱線電話咨詢。yF7般德閥門
