鑄鋼截止閥J41H-16C

【產品型號】: J41H-16C

【通徑】: DN15-300

【公稱壓力】: PN16

【適用溫度】: -29℃-425℃

【適用介質】: 水、蒸汽、油品等

【閥體材質】: WCB

應用領域：

市政建設 水處理石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 截止閥

更新時間：2022-03-09 15:17:28

產品介紹

產品優點

精密鑄造閥體

閥體為精密鑄造閥體，材質WCB達標、外觀精細，無沙眼。
外觀精美

內件數控機床加工，外觀加工后進行2次拋丸，外觀美觀。
實心重體

閥體均為實心重體。
閥座耐磨

閥座堆焊cr系不銹鋼，增加閥座耐磨性。
倒密封處理

閥蓋和閥桿接觸的地方做倒密封處理，防止外漏。
旋風銑加工

閥桿采用旋風銑加工，避免閥桿彎曲導致開關困難。
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。

產品介紹

J41H鑄鋼截止閥屬于強制密封式的閥門，閥門在關閉時，向閥瓣施加壓力，以強制密封面不泄漏。當介質由閥瓣下方進入閥內時，操作力所需要克服的阻力，是閥桿和填料的磨擦力與由介質的壓力所產生的推力，關閥門的力比開閥門的力大，所以閥桿的直徑要大，否則會發生閥桿頂彎的故障。近年來，從自密封的閥門出現后，截止閥的介質流向就改由閥瓣上方進入閥腔，這時在介質壓力作用下，關閥門的力小，而開閥門的力大，閥桿的直徑可以相應地減少。同時，在介質作用下，這種形式的閥門也較嚴密。截止閥的流向，一律采用自上而下。

產品參數

相關產品

名稱	設計及制造	結構長度	試壓標準	連接法蘭尺寸
參照標準	GB/T 12235	GB/T 12221	GB/T 13927	JB/T 79

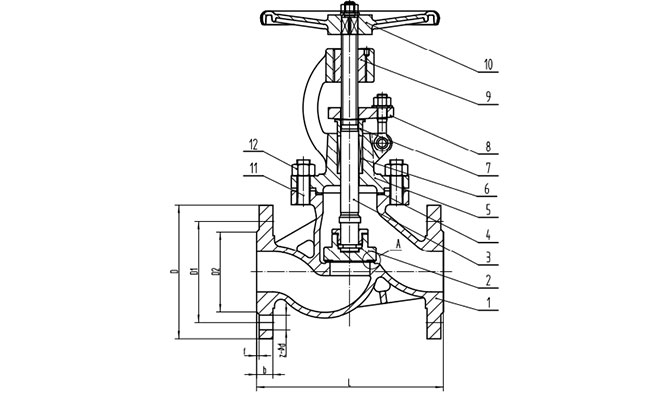

名稱	1-閥體	2-閥板	3-閥桿	A-閥座密封	10-手輪
材質及說明	鑄鋼WCB	鑄鋼WCB	2Cr13	13Cr	球墨鑄鐵

DN	NPS（英寸）	L	D	D1	Z-φd
50	2''	230	160	125	4-18
65	2 1/2''	290	180	145	4-18
80	3''	310	195	160	8-18
100	4''	350	215	180	8-18
125	5''	400	245	210	8-18
150	6''	480	280	240	8-22
200	8''	600	335	295	12-22
250	10''	650	405	355	12-26
300	12''	750	460	410	12-26

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
