蝸輪蝶閥規格JDc般德閥門

蝸輪蝶閥是使用最多的蝶閥產品之一，它的市場需求量也是非常大的。渦輪蝶閥是蝶閥的一種，它是由蝶閥加上渦輪驅動裝置組合而成的。蝸輪蝶閥安裝操作方式屬于手動蝶閥的范疇，另一種手動蝶閥形式是手柄蝶閥。JDc般德閥門

蝸輪蝶閥相較于手柄蝶閥來說，使用范圍更廣，用途更多。因為手柄蝶閥受到操作扭矩的限制，在超過DN250的管道上不適宜安裝，口徑太大造成，手柄操作力矩過大，閥門啟閉困難。而蝸輪蝶閥因為蝸輪驅動的緣故，適合做成大口徑，操作更省力。JDc般德閥門

蝸輪蝶閥根據密封面材料的不同，可以分為軟密封蝸輪蝶閥和硬密封蝸輪蝶閥。根據連接形式的不同，又可以分為蝸輪對夾蝶閥和蝸輪法蘭蝶閥。不同類型的蝸輪蝶閥，規格尺寸也是不一樣的。蝸輪蝶閥規格包含的內容有蝸輪蝶閥的連接形式、密封面材質、結構形式、閥體材質、閥座材質、工作溫度、工作壓力等等一系列參數信息。下面我們以般德閥門一款蝸輪蝶閥產品為例，了解一下蝸輪蝶閥規格尺寸是什么樣的。JDc般德閥門

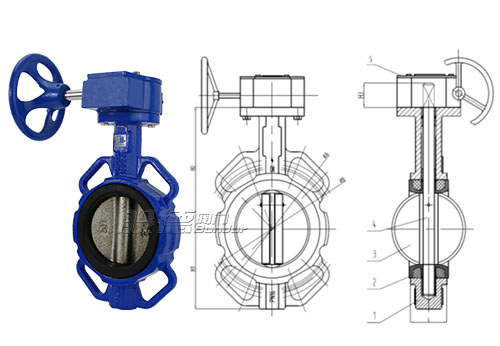

D371X渦輪對夾蝶閥規格尺寸JDc般德閥門

渦輪蝶閥規格 JDc般德閥門

產品基本參數：
產品型號	D371X-6/10/16Q
公稱壓力	PN6/10/16
適用溫度	-20～120℃
適用介質	淡水、污水、海水、弱酸堿、空氣、蒸汽等
應用領域	市政建設、水利工程、電力、給排水、水處理

閥門執行標準	名稱	設計與制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
閥門執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	CLASS150/PN6/PN10/PN16/5K/10K/TABLE D/TABLE E
主要零部件信息	名稱	1-閥體	2-閥座	3-蝶板	4-閥軸	5-渦輪
主要零部件信息	材質	球墨鑄鐵DI	三元乙丙橡膠EPDM	球墨鑄鐵DI	不銹鋼410	組件
尺寸信息	DN	NPS（英寸）	H1	H2	H3	∅A	∅B	L
	DN50	2"	75	129	32	125	105	43
	DN65	2.5"	82	136	32	145	127	46
	DN80	3"	99	153	32	160	145	46
	DN100	4"	110	167	32	190.5	165	52
	DN125	5"	125	193	32	216	200	56
	DN150	6"	145	209	32	241.3	225	56
	DN200	8"	170	251	40	298.4	280	60
	DN250	10"	210	280	45	361.9	350	68
	DN300	12"	240	315	45	431.8	400	78
	DN350	14"	260	348	45	476.2	445	78
	DN400	16"	295.5	392.5	52	540	510	102
	DN450	18"	401.5	322.5	52	585	565	114
	DN500	20"	451.5	362.5	64	650	620	127
	DN600	24"	541.5	428.5	70	770	725	154
	DN700	28"	暫缺
	DN800	32"
	DN900	36"
	DN1000	40"
	DN1200	44"
