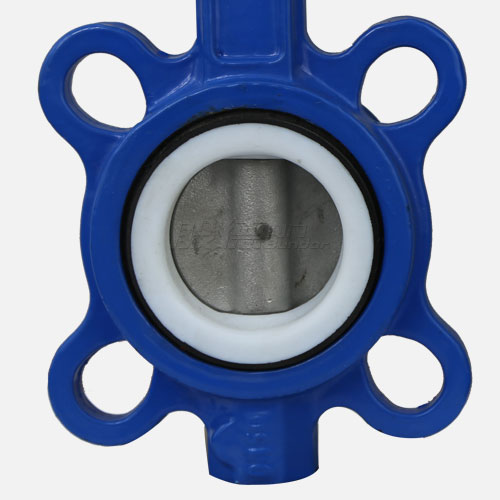

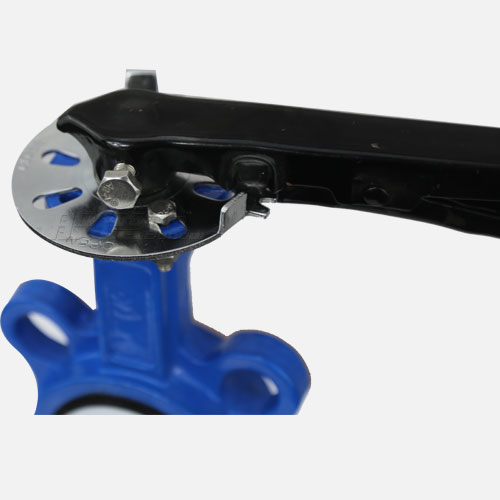

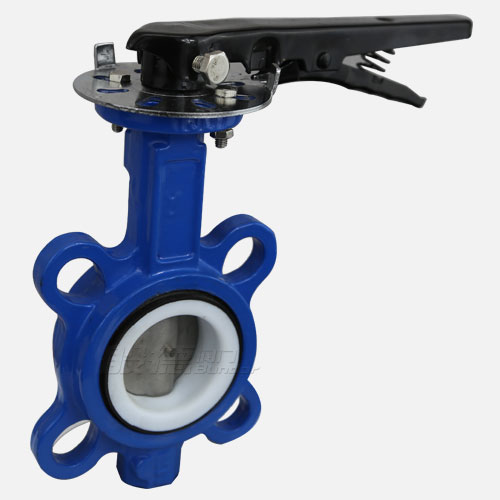

D71F手柄襯四氟蝶閥

【產品型號】: D71F-10

【通徑】: DN50-200

【公稱壓力】: 0.6-1.6MPa

【適用溫度】: ≤150°C

【適用介質】: 淡水、污水、海水、強酸堿及有機溶劑等

【閥體材質】: 球墨鑄鐵、碳鋼、不銹鋼等

應用領域：

市政建設化工水處理電力石油給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 蝶閥 > 襯氟蝶閥

更新時間：2017-12-02 09:09:05

產品介紹

產品優點

結構簡單緊湊

結構簡單緊湊，重量較輕，便于裝拆和維修。
操作扭距較小

操作扭距較小，轉90°啟閉輕便迅速。
流阻小

流阻小，流量特性近似傾斜直線，節能效果好。
密封可靠

密封可靠，泄漏為零，使用壽命長。
可用各種材料制成

可用各種材料制成，適用于各種介質。

產品介紹

D71F手柄襯四氟蝶閥：對夾式襯四氟蝶閥是為了適應一些具有強酸、強堿的腐蝕性環境，石油、化工等多個特殊領域的需要，使用聚四氟乙烯制成的閥體，具有很強的防腐效果。在常規條件下可以替代不銹鋼閥體。般德閥門生產的D71F手柄四氟蝶閥具有功能強、體積小、輕便宜人，性能可靠、配套簡單、流通能力大，特別是適合于介質是粘稠、含顆粒、纖維性質的場合。該產品作為一種用來實現管路系統通斷及流量控制的元件，已在石油、化工、冶金、水電等許多領域中得到極為廣泛地應用。

產品參數

相關產品

D71F手柄襯四氟蝶閥參數信息

閥門執行標準	名稱	設計及制造	結構長度	試壓標準	上法蘭尺寸	側法蘭尺寸
閥門執行標準	參照標準	GB/T 12238-2008	GB/T 12221-2008	GB/T 13927-2008	ISO 5211	CLASS 150/PN16/10K/BS PN16

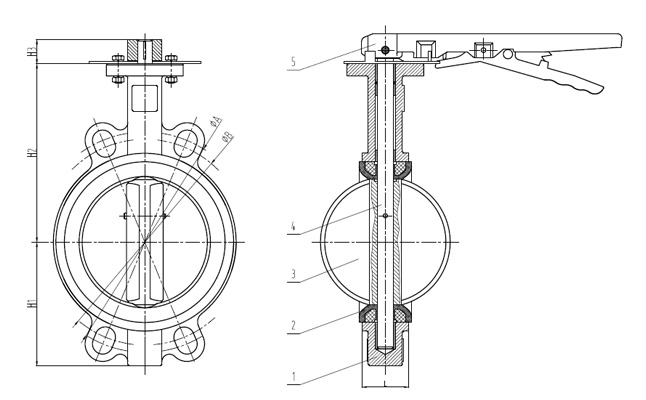

主要零部件信息	名稱	1-閥體	2-閥座	3-蝶板	4-閥軸	5-手柄
主要零部件信息	材質	球鐵/鑄鋼/CF8	聚四氟乙烯	球鐵/鑄鋼/CF8	不銹鋼410	DI/304
尺寸信息	DN	IN	H1	H2	H3	∅A	∅B	L
	DN50	2"	75	139	32	125	105	43
	DN65	2.5"	83.5	152.5	32	145	140	46
	DN80	3"	96	160	32	160	150	46
	DN100	4"	116.5	173.5	32	190.5	175	52
	DN125	5"	128.5	191.5	32	216	200	56
	DN150	6"	140.2	205.2	32	241.3	225	56
	DN200	8"	176	242	40	298.4	280	60

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
