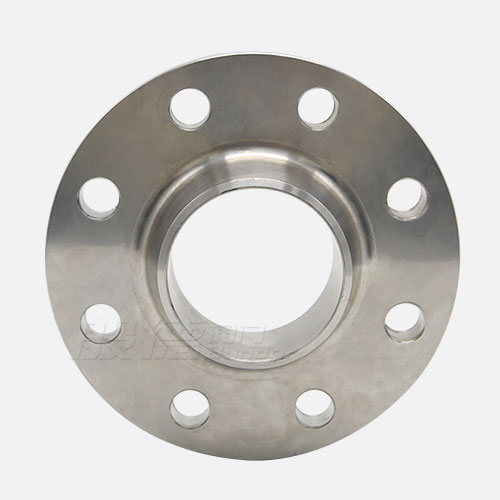

WN-帶頸對焊法蘭

【產品型號】:

【通徑】: DN10-DN2000

【公稱壓力】: PN2.5-PN400

【適用溫度】:

【適用介質】:

【閥體材質】:

應用領域：

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 法蘭

更新時間：2018-12-18 14:10:22

產品介紹

產品優點

原材料達標

所有原材料進廠后進行材質檢測、確保材質達標。
精密鍛造工藝，穩定性好

采用精密鍛造工藝，鍛造后改善金屬內部組織，提高金屬的力學性能、承壓能力好、穩定性好、不易生銹。
專用設備加工，精度高

使用高精度數控機床等專用設備進行加工，尺寸精度高，嚴格按照標準尺寸公差范圍內生產。

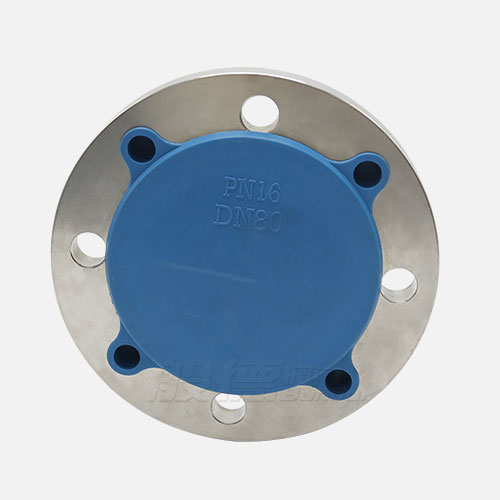

專用水線封堵保護，避免損傷

每一片法蘭均采用專用水線封堵保護，杜絕法蘭在運輸過程中出現的密封面損傷。

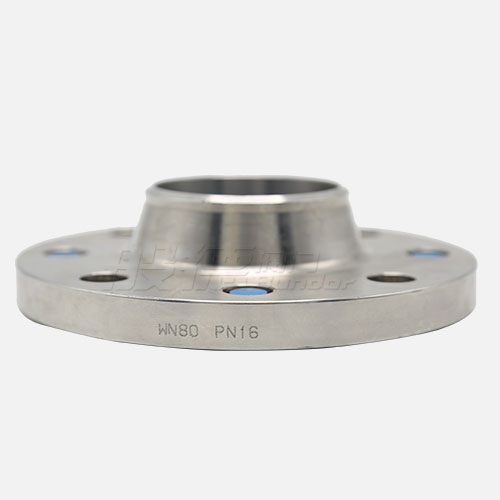

采用激光打印身份標識

法蘭外圓采用激光打印品牌、口徑、壓力、材質等產品身份標識，產品可追溯。
表面光澤無痕，安裝方便

表面光亮澤面、無加工痕跡、螺栓孔及法蘭邊緣均倒角、安裝方便、避免劃傷。

產品介紹

對焊法蘭是管件的一種，是指帶頸的并有圓管過渡的并與管子對焊連接的法蘭。對焊法蘭不易變形，密封好，應用廣泛，有相應的剛性與彈性要求和合理的對焊減薄過渡，焊口離接合面距離大，接合面免受焊接溫度變形，它采取比較復雜的嗽叭形體結構，適用于壓力或溫度大幅度波動的管線或高溫、高壓及低溫的管道，一般用于PN大于2.5MPa的管道及閥門的連接。

產品參數

相關產品

PN4.0MPa（40bar）帶勁平焊鋼制管法蘭（mm）
公稱通徑	鋼管外徑		連接尺寸					法蘭厚度	法蘭頸					法蘭高度	法蘭理論重量
公稱通徑	A1		法蘭外徑	螺栓孔中心圓直徑	螺栓孔直徑	螺栓孔數量	螺紋	法蘭厚度	N		S	H1≈	R	法蘭高度	法蘭理論重量
DN	A	B	D	K	L	n	Th	C	A	B	S	H1≈	R	H	（kg）
10	17.2	14	90	60	14	4	M12	14	28	28	2.3	6	3	35	0.66
15	21.3	18	95	65	14	4	M12	14	32	32	3.2	6	3	38	0.75
20	26.9	25	105	75	14	4	M12	16	40	40	3.2	6	4	40	1.05
25	33.7	32	115	85	14	4	M12	16	46	46	3.2	6	4	40	1.26
32	42.4	38	140	100	18	4	M16	18	56	56	3.6	6	5	42	2.05
40	48.3	45	150	110	18	4	M16	18	64	64	3.6	7	5	45	2.37
50	60.3	57	165	125	18	4	M16	20	74	74	4	8	5	48	3.11
65	76.1	76	185	145	18	8	M16	22	92	92	5	10	6	52	3.94
80	88.9	89	200	160	18	8	M16	24	110	110	5.6	12	6	58	5.03
100	114.3	108	235	190	22	8	M20	24	134	134	6.3	12	6	65	7.01
125	139.7	133	270	220	26	8	M24	26	162	162	6.3	12	6	68	9.61
150	168.3	159	300	250	26	8	M24	28	190	190	7.1	12	8	75	12.7
200	219.1	219	375	320	30	12	M27	34	244	244	8	16	8	88	21.4
250	273	273	450	385	33	12	M30x2	38	306	306	10	18	10	105	34.6
300	323.9	325	515	450	33	16	M30x2	42	362	362	10	18	10	115	48.2
350	355.6	377	580	510	36	16	M33x2	46	408	430	11	20	10	125	66.8
400	406.4	426	660	585	39	16	M36x3	50	462	482	12.5	20	10	135	96
450	457	480	685	610	39	20	M36x3	57	500	522	14.2	20	12	135	100.1
500	508	530	755	670	42	20	M36x3	57	562	584	16	20	12	140	125.9
600	610	630	890	795	48	20	M36x3	72	666	686	17.5	20	12	150	204.2

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
