美標Y型過濾器GL41H-150LB

【產品型號】: GL41H-150LB

【通徑】: DN15-DN600

【公稱壓力】: 150LB

【適用溫度】: -10~200°C

【適用介質】: 水、油品等

【閥體材質】: 球墨鑄鐵DI

應用領域：

市政建設 水處理電力給排水水利工程

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 過濾器

更新時間：2022-01-05 15:04:08

產品介紹

產品優點

QT450-10材質閥體和閥蓋

閥體和閥蓋采用QT450-10材料、球化率3級以上、保化驗，機械性能完全達標 。
304不銹鋼濾網，可定制

濾網采用304鋼板沖孔、卷制、點焊，濾網目數可根據客戶要求定制，DN200及以上口徑具有加強筋結構設計，濾網強度高，具有耐沖刷、耐腐蝕特性。
石墨材質密封墊

中口密封墊采用石墨材質，耐高溫，使用壽命長。
流線型設計，流阻低

過濾器采用全通經形式，流線型設計，降低過濾器的流體阻力系數。濾網直徑和長度尺寸加大，增大了濾網的有效過濾面積，降低壓力損失。
中腔加大，減小壓力損失

中腔加大，濾網與閥體內壁間的環流面積大于流道面積的一半，有效提高了濾網后部網孔的利用率，減小壓力損失。
排污孔位置設計使排污更徹底

排污孔位置設計在閥蓋低端使排污更徹底，同時加大了排污孔尺寸，提高了排污效率。
閥體內外采用粉沫環氧樹脂靜電涂裝

閥體內外采用粉沫環氧樹脂靜電涂裝，在附著力提高的同時有效防止閥體與介質接觸造成的腐蝕與生銹，提升產品使用壽命1.5倍、噴涂厚度250um以上。

產品介紹

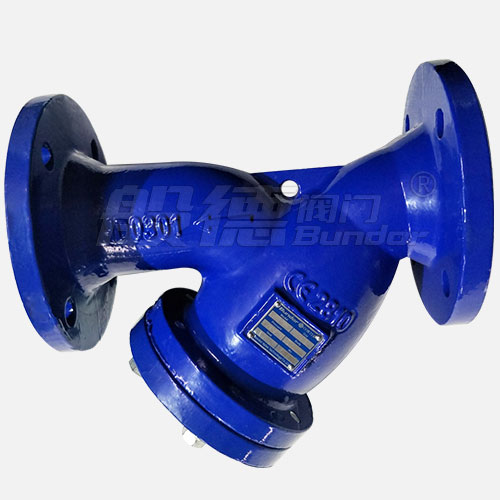

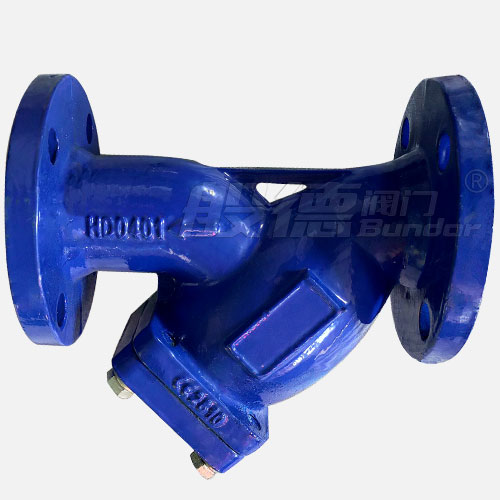

Y型過濾器一般在減壓閥、泄壓閥、定水位閥等設備的進口端安裝，用來清除介質中的雜質，以保護閥門及設備的正常使用。該產品的優點結構先進，阻力小，排污方便。廣泛用于石油化工、水利、排污等行業以及一般工業中。般德美標Y型過濾器GL41H-150LB產品配置：法蘭連接，閥體全通徑球墨鑄鐵DI，濾網304，端蓋球墨鑄鐵DI。

產品參數

相關產品

執行標準	設計及制造		試壓標準		法蘭尺寸
參照標準	GB/T 14382		GB/T 14382		ASME B16.5

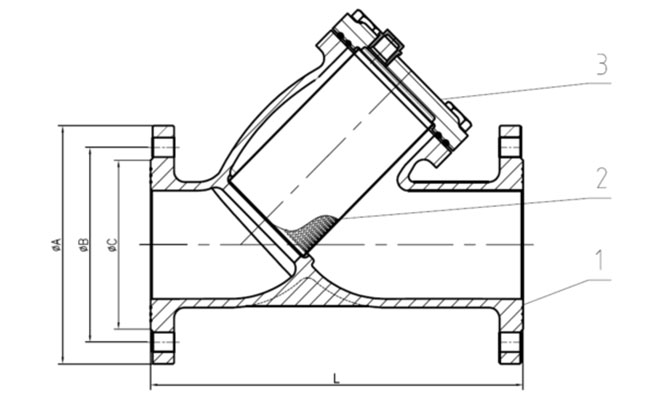

公稱尺寸		L	150LB
DN	NPS（英寸）	L	ΦA	ΦB	ΦC	n-d
15	1/2''	130	90	60.3	35	4-16
20	3/4''	150	100	69.9	43	4-16
25	1''	160	110	79.4	51	4-16
32	1 1/4''	180	115	88.9	64	4-16
40	1 1/2''	200	125	98.4	73	4-16
50	2''	225.4	150	120.7	92	4-19
65	2 1/2''	273	180	139.7	105	4-19
80	3''	292	190	152.4	127	4-19
100	4''	352	230	190.5	157	8-19
125	5''	416	255	216	186	8-22
150	6''	470	280	241.3	216	8-22
200	8''	543	345	298.5	270	8-22
250	10''	660.4	405	362	324	12-25
300	12''	762	485	431.8	381	12-25
350	14''	980	535	476.3	413	12-29
400	16''	1100	595	539.8	470	16-29
450	18''	1200	635	577.9	533	16-32
500	20''	1250	700	635	584	20-32
600	24''	1450	815	749.3	692	20-35

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
