HT200鑄鐵材質
閥體采用HT200鑄鐵材質，完全執行GB/T12226-2005抗拉強度180-210MPa；
-
實心閥體
閥體均為實心重體，壁厚滿足GB26640標準要求，保證承壓強度；
-
不銹鋼球體
球體為不銹鋼304球體；
-
精密加工
內件采用精密數控機床加工，保證精度；
-
環氧噴涂
外觀采用環氧噴涂；
-
雙層壓力檢測
每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測。
-
-
-
產品優點
產品介紹
般德灰鑄鐵球閥Q41F-16，產品配置：閥體HT200，閥球304，密封PTFE，閥桿2Cr13。主要應用領域包括：市政建設、電力、給排水、水處理、石油等。
產品參數
| 參考標準 | 名稱 | 設計及制造 | 結構長度 | 法蘭連接 | 檢驗試驗 | ||||||
| 德標PN16 | DIN 3357 | DIN 3202 | DIN EN1092-2 | DIN 3230 | |||||||
| 美標150LB | ASME B16.34 | ASME B16.10 | ASME B16.5 | API 598 | |||||||
| 日標10K | JIS B2239 | JIS B2003 | |||||||||

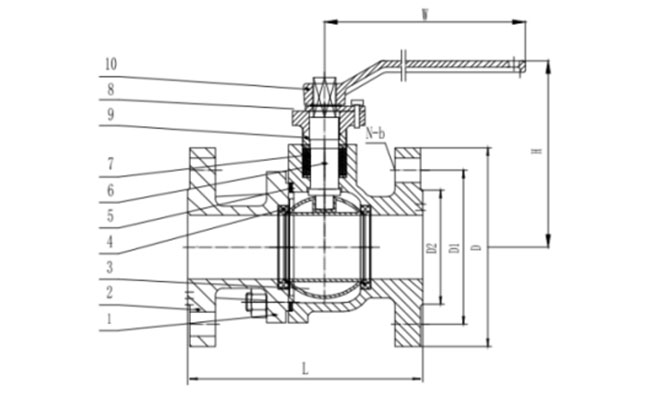

| 主要零部件信息 | 名稱 | 1-閥體 | 3-球體 | 4-閥座密封 | 6-閥桿 | 10-手柄 | |||||
| 材質 | HT200 | 304 | PTFE | 2Cr13 | 鑄鐵 | ||||||
| 尺寸信息 | SIZE | PN16 | 150LB | 10K | |||||||
| DN | NPS | L | D1 | N-b | L | D1 | N-b | L | D1 | N-b | |
| 40 | 1 1/2'' | 140 | 110 | 4-Φ18 | 165 | 98.5 | 4-Φ16 | 165 | 105 | 4-Φ19 | |
| 50 | 2'' | 150 | 125 | 4-Φ18 | 178 | 120.5 | 4-Φ19 | 180 | 120 | 4-Φ19 | |
| 65 | 2 1/2'' | 170 | 145 | 4-Φ18 | 190 | 139.5 | 4-Φ19 | 190 | 140 | 4-Φ19 | |
| 80 | 3'' | 180 | 160 | 8-Φ18 | 203 | 152.5 | 4-Φ19 | 200 | 150 | 8-Φ19 | |
| 100 | 4'' | 190 | 180 | 8-Φ18 | 229 | 190.5 | 8-Φ19 | 230 | 175 | 8-Φ19 | |
| 125 | 5'' | 325 | 210 | 8-Φ18 | 356 | 216 | 8-Φ22 | 300 | 210 | 8-Φ23 | |
| 150 | 6'' | 350 | 240 | 8-Φ23 | 394 | 241.5 | 8-Φ22 | 340 | 240 | 8-Φ23 | |
| 200 | 8'' | 400 | 295 | 12-Φ23 | 457 | 298.5 | 8-Φ22 | 450 | 290 | 12-Φ23 | |
