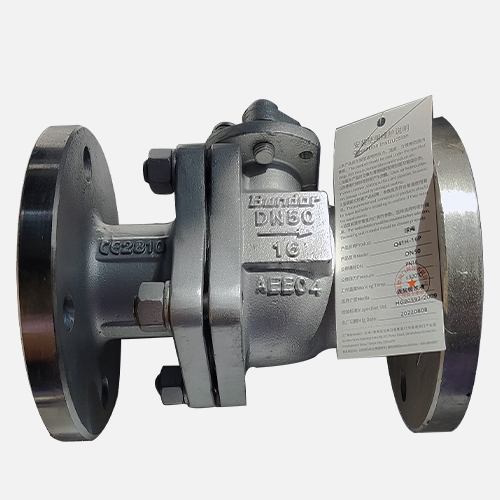

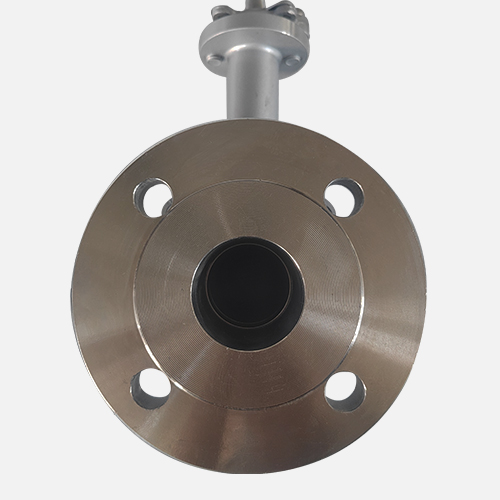

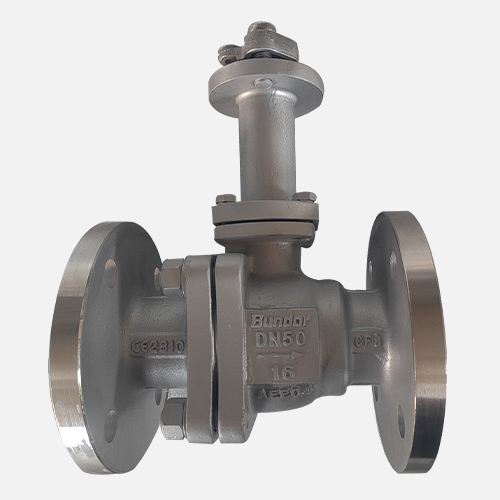

Q41H/Y-16P硬密封球閥

【產品型號】: Q41H/Y-16P

【通徑】: DN15-DN200

【公稱壓力】: PN16

【適用溫度】: -20℃～350℃

【適用介質】: 水、油、汽等

【閥體材質】: 鑄鋼/不銹鋼

應用領域：

市政建設化工水處理電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 球閥

更新時間：2022-09-06 17:01:58

產品介紹

產品優點

精密鑄造閥體

閥體為精密鑄造閥體，二次拋丸處理、外觀精細，材質達標；
精密加工內件

內件數控精密設備加工，保證精度；
防吹出設計

閥桿防吹出設計；
304球體

球體采用304+氮化或鍍鉻；
密封面硬度可靠

閥座噴涂鎳合金，密封面硬度可靠；
閥體外觀光亮

每臺閥體進行表面酸洗鈍化處理，使鑄件外表呈均勻銀白光亮色澤，保持金屬光澤，提高耐蝕性；
雙層壓力檢測

每臺閥門出廠均按照國家標準做殼體、密封雙層壓力檢測；

產品介紹

硬密封球閥是閥門的密封副(即閥座密封面與球體密封面)材料配對為金屬對金屬的球閥；金屬閥座環與球面接觸，通過作用在閥座環上均勻的彈簧負荷使閥座環與球面形成密封；球體和閥座進行配對研磨，球閥整個密封面的所有密封區域均經過精密研磨。適合于高溫高壓的水、蒸汽、石油、煤炭、纖維、稠性和腐蝕性介質，以及帶顆粒的介質。

產品參數

相關產品

名稱	設計及制造	結構長度	試壓標準	法蘭標準
參照標準	GB/T 12237	GB/T 12221	GB/T 13927	HG/T 20592

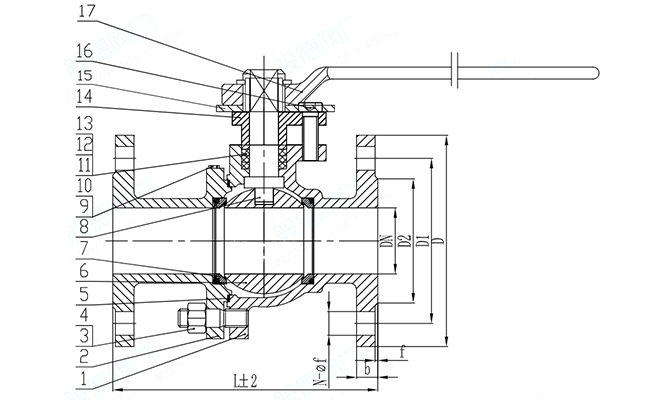

名稱	1-閥體	6-球體	7-閥座
材質及說明	CF8	304氮化	304+NI55

DN	NPS	L	ΦD	ΦD1	ΦD2	n-Φd
15	1/2''	130	95	65	45	4-14
20	3/4''	140	105	75	58	4-14
25	1''	150	115	85	68	4-14
32	1 1/4''	165	140	100	78	4-18
40	1 1/2''	180	150	110	88	4-18
50	2''	200	165	125	100	4-18
65	2 1/2''	220	185	145	122	4-18
80	3''	250	200	160	138	8-18
100	4''	280	220	180	158	8-18
125	5''	320	250	210	188	8-18
150	6''	360	285	240	212	8-22
200	8''	400	340	295	268	12-22

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
