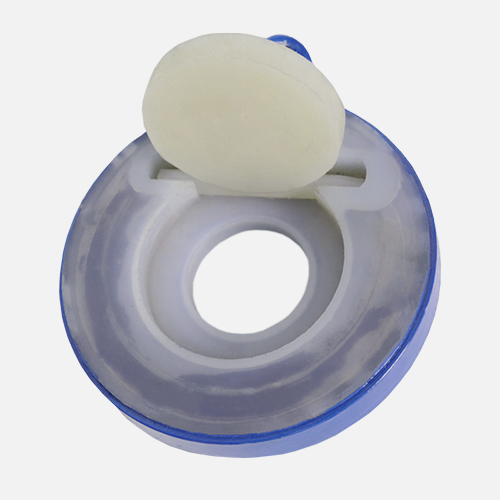

H74F46-10C對夾式襯氟止回閥

【產品型號】: H74F46-10C

【通徑】: DN40-DN500

【公稱壓力】: PN10/16/150LB

【適用溫度】: -20℃～150℃

【適用介質】: 腐蝕性介質

【閥體材質】: WCB+F46

應用領域：

化工水處理石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2023-10-09 13:58:02

產品介紹

產品優點

閥體

閥體為精密鑄造閥體，材質WCB達標、外觀精細；
銷軸

銷軸與閥板一體式設計，啟閉靈活、密封可靠；
襯氟

閥門各部件全部包襯氟塑料，確保耐腐蝕性；
安裝

整體結構緊湊，水平或垂直管道均可使用；
襯里

襯里材料有多種選擇，可適用各種介質；
噴涂

外觀采用環氧樹脂噴涂，噴涂厚度達到250μm。

產品介紹

H74F46對夾式單瓣襯氟止回閥是一種超薄形止回閥，它具有結構簡單、外形美觀、重量輕、安裝方便等優點，安裝空間有限的場所最為適用；適用于各類具有強腐蝕介質的管路中做啟閉裝置，廣泛應用于石油、化工、電站、制藥、冶金等多種行業。

產品參數

相關產品

名稱	設計制造	結構長度	法蘭連接	檢驗試壓
參照標準	JB/T 8973	GB/T 12221	GB/T 9113	GB/T 13927

名稱	1-閥體	2-閥瓣
材質及說明	WCB+F46/PFA CF8+F46/PFA	WCB+F46/PFA CF8+F46/PFA

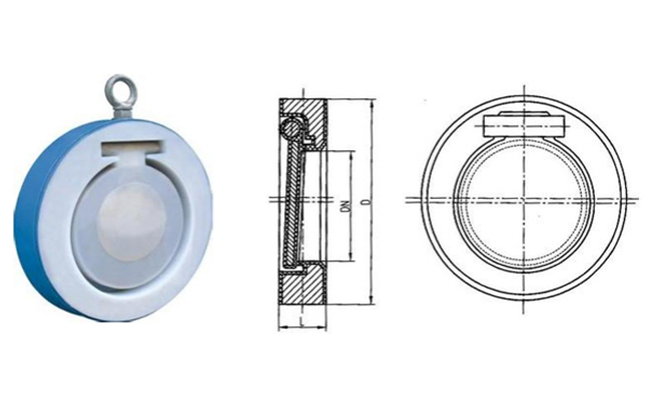

SIZE			PN10	PN16
DN	NPS	L	φD
40	1 1/2''	33	85	85
50	2''	43	100	100
65	2 1/2''	46	120	120
80	3''	46	135	135
100	4''	52	155	155
125	5''	56	185	185
150	6''	56	210	210
200	8''	60	265	265
250	10''	68	320	320
300	12''	78	368	375
350	14''	78	428	435
400	16''	102	482	485
450	18''	114	532	545
500	20''	127	585	608

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
