閥門型號編制方法介紹
發布時間：2018-05-22 14:38:31
閥門的種類繁多，為了讓人們更好的認識和區分每一種閥門，就必須進行閥門型號編制，為此，國家頒布了《閥門型號編制方法》，方便人們通過閥門型號便可以了解閥門的結構、材質以及壓力等參數。下面就為大家介紹一下閥門型號編制方法。

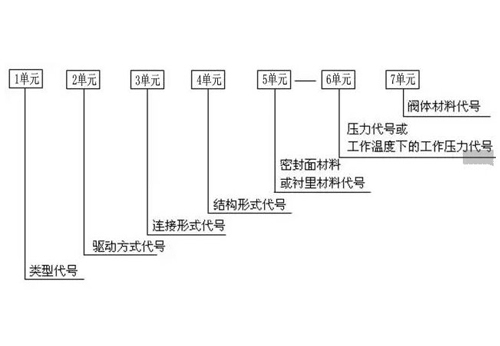

按照閥門型號編制方法規定，閥門型號的表示有閥門類型、傳動方式、連接形式、結構形式、密封面材料、公稱壓力、閥體材料等組成，具體如圖：
一：閥門類型代號
| 類型 | 安全閥 | 蝶閥 | 隔膜閥 | 止回閥 | 截止閥 | 節流閥 | 排污閥 | 球閥 | 疏水閥 | 柱塞閥 | 旋塞閥 | 減壓閥 | 閘閥 |
| 底閥 | |||||||||||||
| 代號 | A | D | G | H | J | L | P | Q | S | U | X | Y | Z |
二：傳動方式
| 傳動方式 | 手柄手輪 | 蝸輪 | 氣動 | 液動 | 電動 |
| 代號 | 無代號 | 3 | 6 | 7 | 9 |
三：連接形式
| 連接方式 | 內螺紋 | 外螺紋 | 法蘭 | 焊接 | 對夾 | 卡箍 | 卡套 |
| 代號 | 1 | 2 | 4 | 6 | 7 | 8 | 9 |
四：結構型式
| 蝶閥結構形式代號 | |||||
| 結構形式 | 代號 | 結構形式 | 代號 | ||
| 密 封 型 | 單 偏 心 | 0 | 非密封型 | 單 偏 心 | 5 |
| 中心垂直板 | 1 | 中心垂直板 | 6 | ||
| 雙 偏 心 | 2 | 雙 偏 心 | 7 | ||
| 三 偏 心 | 3 | 三 偏 心 | 8 | ||
| 連桿機構 | 4 | 連桿機構 | 9 | ||
| 閘閥結構形式代號 | ||||
| 結構形式 | 代號 | |||
| （明桿） | 楔式閘板 | 彈 性 閘 板 | 0 | |
| 剛性閘板 | 單 閘 板 | 1 | ||
| 雙 閘 板 | 2 | |||
| 平行式閘板 | 單 閘 板 | 3 | ||
| 雙 閘 板 | 4 | |||
| （暗桿） | 楔式閘板 | 單 閘 板 | 5 | |
| 雙 閘 板 | 6 | |||
| 平行式閘板 | 單 閘 板 | 7 | ||
| 雙 閘 板 | 8 | |||
| 止回閥結構形式代號 | |||||
| 結構形式 | 代號 | 結構形式 | 代號 | ||
| 升降式閥瓣 | 直通流道 | 1 | 旋啟式閥瓣 | 單瓣結構 | 4 |
| 立式結構 | 2 | 多瓣結構 | 5 | ||
| 角式流道 | 3 | 雙瓣結構 | 6 | ||
| — | — | — | 蝶形止回式 | 7 | |
| 截止閥結構形式代號 | |||||
| 結構形式 | 代號 | 結構形式 | 代號 | ||
| 閥瓣非平衡式 | 直通流道 | 1 | 閥瓣平衡式 | 直通流道 | 6 |
| Z形流道 | 2 | 角式流道 | 7 | ||
| 三通流道 | 3 | — | — | ||
| 角式流道 | 4 | — | — | ||
| 直流流道 | 5 | — | — | ||
| 球閥結構形式代號 | |||||
| 結構形式 | 代號 | 結構形式 | 代號 | ||
| 浮 動 球 | 直通流道 | 1 | 固 定 球 | 直通流道 | 7 |
| Y形三通流道 | 2 | 四通流道 | 6 | ||
| L形三通流道 | 4 | T形三通流道 | 8 | ||
| T形三通流道 | 5 | L形三通流道 | 9 | ||
| — | — | 半球直通 | 0 | ||
五： 密封面材料
| 材料 | 錫基軸承合金（巴氏合金） | 搪瓷 | 滲氮鋼 | 氟塑料 | 玻璃 | Cr13不銹鋼 | 襯膠 | 蒙乃爾合金 | 尼龍塑料 | 滲硼鋼 | 襯鉛 | Mo2Ti不銹鋼 | 塑料 | 銅合金 | 橡膠 | 硬質合金 | 閥體直接加工 |
| 代號 | B | C | D | F | G | H | J | M | N | P | Q | R | S | T | X | Y | W |
| 當密封副的密封面材料不同時，以硬度低的材料代號表示。 | |||||||||||||||||
六：公稱壓力
閥門公稱壓力數值用阿拉伯數字直接表示，表示壓力的單位是公斤，是MPa的10倍。舉例說明壓力PN1.0MPa 就代表公稱壓力為10公斤。
七：閥體材料
| 閥體材料 | 鈦及鈦合金 | 碳鋼 | Cr13系不銹鋼 | 鉻鉬鋼 | 可鍛鑄鐵 | 鋁合金 | 球墨鑄鐵 | Mo2Ti系不銹鋼 | 塑料 | 銅及銅合金 | 鉻鉬釩鋼 | 灰鑄鐵 |
| 代號 | A | C | H | I | K | L | Q | R | S | T | V | Z |
