襯氟止回閥H41F46-10C

【產品型號】: H41F46-10C

【通徑】: DN15-DN400

【公稱壓力】: PN10/16/150LB

【適用溫度】: -20℃～150℃

【適用介質】: 腐蝕性介質

【閥體材質】: WCB+F46

應用領域：

市政建設 化工電力石油

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 止回閥

更新時間：2025-10-28 16:00:29

產品介紹

產品優點

精密鑄造閥體

閥體為精密鑄造閥體，材質WCB達標、外觀精細；
一體式設計

閥軸與閥板一體式設計，啟閉靈活、密封可靠；
耐腐蝕

閥門各部件全部包襯氟塑料，確保耐腐蝕性；
多種選擇

襯里材料有多種選擇，可適用各種介質；
環氧樹脂噴涂

外觀采用環氧樹脂噴涂，噴涂厚度達到250μm；
試壓檢測

每臺閥門出廠前均按標準試壓檢測。

產品介紹

H41F46型襯氟止回閥，是一種自動防腐閥門，其通過介質自身流動驅動閥瓣啟閉，阻止流體逆向流動，閥體采用襯氟工藝增強耐腐蝕性能，安裝方式為水平式，通過垂直升降運動實現密封。廣泛應用于石油、化工、電站、制藥、冶金等多種行業。

產品參數

相關產品

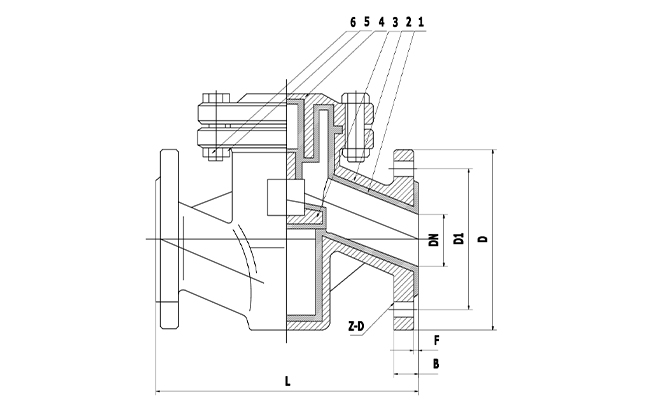

名稱	設計制造	結構長度	法蘭連接	檢驗試壓
參照標準	HG/T 3704	GB/T 12221	HG/T 20592	GB/T 13927

SIZE			PN10
DN	NPS	L	φD	φD1	F	B	Z-d
15	1/2''	130	95	65	3	15	4-14
20	3/4''	150	105	75	3	16	4-14
25	1''	160	115	85	3	16	4-14
32	1 1/4''	180	140	100	3	18	4-18
40	1 1/2''	200	150	110	3	18	4-18
50	2''	230	165	125	3	19	4-18
65	2 1/2''	290	185	145	3	20	8-18
80	3''	310	200	160	3	21	8-18
100	4''	350	220	180	3	22	8-18
125	5''	400	250	210	3	25	8-18
150	6''	480	285	240	3	26	8-22
200	8''	600	340	295	3	27	8-22
250	10''	650	395	350	4	29	12-22

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
