鋁合金管夾閥GJ41X-10L

【產品型號】: GJ41X-10L

【通徑】: DN25-400

【公稱壓力】: PN6/10/16/150LB

【適用溫度】: -20～120℃

【適用介質】: 水、汽、油品等

【閥體材質】: 鋁合金

應用領域：

市政建設 化工水處理電力石油給排水

在線詢價

咨詢熱線：

13821179269（微信同號）

 首頁 > 產品 > 其他閥門 > 控制閥

更新時間：2025-08-08 15:26:43

產品介紹

產品優點

鋁合金

閥體采用鋁合金材質
全通徑

無阻礙流道，全通徑設計
進口橡膠，

膠管采用進口EPDM橡膠，自已工廠硫化工藝，質量可控，使用壽命長，并有英國WRAS認證
標準試壓

每臺閥門出廠均按國家標準試壓檢測
可更換

膠管可更換，更換后如新閥門一樣

產品介紹

管夾閥是一種通過擠壓柔性管體來實現流體控制的閥門，又稱為夾管閥、氣囊閥、箍斷閥,由上下閥體，橡膠管套、閥桿、壓板等零件組成。當轉動手輪時，使閥桿同時帶動壓板，壓縮管套進行關閉或開啟，廣泛應用于腐蝕性、磨損性或高純度介質的控制。

產品參數

相關產品

可選配置	閥體	膠管	驅動
可選配置	CI/DI/WCB/304/316L/鋁合金	NR/EPDM/NBR/Viton	手輪/氣動/電動

名稱	法蘭連接標準	結構長度	試驗標準
參照標準	GB/T 17241.6	GB/T 12221	GB/T 13927

公稱尺寸			PN10

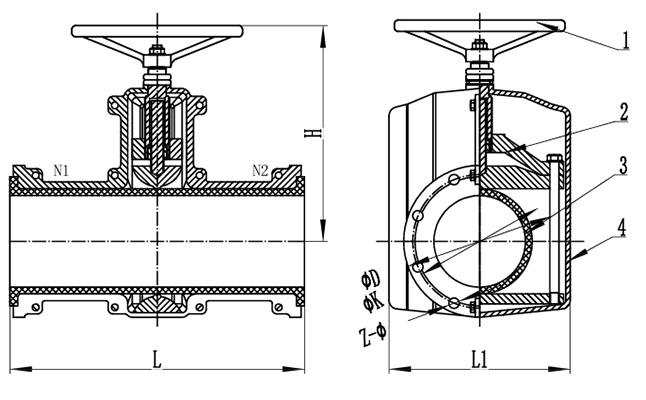

DN	NPS（英寸）	L	ΦD	ΦK	Z-Φ	L1	H
25	1''	142	115	85	4-14	124	124
32	1 1/4''	160	135	100	4-18	145	140
40	1 1/2''	180	145	110	4-18	157	155
50	2''	210	160	125	4-18	160	178
65	2 1/2''	250	180	145	4-18	199	200
80	3''	300	195	160	8-18	222	225
100	4''	350	215	180	8-18	250	235
125	5''	430	245	210	8-18	318	300
150	6''	500	280	240	8-23	350	330
200	8''	650	335	295	8-23	446	445
250	10''	800	395	350	12-23	516	595
300	12''	950	445	400	12-23	562	655

以上信息僅供參考，般德閥門保留更新最新設計的權利，如有疑問請您聯系在線客服。
