中線蝶閥和偏心蝶閥的區別
發布時間：2020-04-20 13:50:15
問：般德閥門您好，能不能介紹一下中線蝶閥和偏心蝶閥的區別。

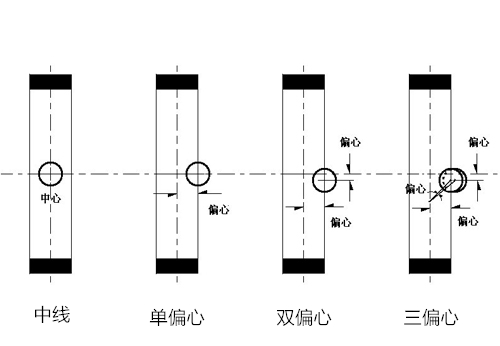

答：中線蝶閥和偏心蝶閥主要是結構形式的區別。
中線蝶閥
中線蝶閥也就是中線軟密封蝶閥，其最主要的結構特征是閥桿的軸心、蝶板的中心、閥體通道中心在同一個位置上。中線蝶閥只能為軟密封，閥座材質常用的有三元乙丙橡膠、丁腈橡膠、聚四氟乙烯。這類閥門用在常溫低壓工況環境中，中線蝶閥密封性能較好，不耐高溫高壓。
偏心蝶閥
偏心蝶閥是一個統稱，主要包括單偏心蝶閥、雙偏心蝶閥、三偏心蝶閥。三種偏心蝶閥性能也不各不相同。
單偏心蝶閥，結構特征為閥桿軸心偏離了蝶板中心、從而使蝶板上下端不再成為回轉軸心、分散、減輕了蝶板上下端與閥座的過度擠壓。但由于單偏心構造在閥門的整個開關過程中蝶板與閥座的刮擦現象并未消失、在應用范圍上和同心蝶閥大同小異、且單偏心蝶閥的密封性還不如中線蝶閥，所以這類蝶閥少有人使用。
雙偏心蝶閥，在單偏心蝶閥的基礎上進一步改良成型的雙偏心蝶閥，是目前應用較為廣泛的一種偏心蝶閥。其結構特征為在閥桿軸心既偏離蝶板中心、也偏離本體中心。其缺點也是不耐高溫高壓，有一定的泄露量。
三偏心蝶閥，要結構特征為在雙偏心的閥桿軸心位置偏心的同時、使蝶板密封面的圓錐型軸線偏斜于本體圓柱軸線。經過第三次偏心后、蝶板的密封斷面不再是真圓、而是橢圓、其密封面形狀也因此而不對稱、一邊傾斜于本體中心線、另一邊則平行于本體中心線。三偏心蝶閥解決了金屬閥座泄漏量大的難題、并因接觸面壓與介質壓力是成正比的、耐高壓高溫也迎刃而解。
般德閥門，專業生產中線蝶閥和偏心蝶閥，如您有閥門相關產品的需求或者技術溝通咨詢可與我們聯系。
