止回閥規格型號大全
發布時間：2021-01-07 14:17:04
問：般德閥門您好，能不能詳細介紹一下你們網站上的止回閥規格型號。
答：您好，般德閥門網站上目前上線的止回閥產品有：蝶式止回閥、旋啟式止回閥、消聲止回閥、橡膠瓣止回閥、球形止回閥、底閥。
蝶式止回閥：型號DH77X-16Q/P，有球墨鑄鐵材質和不銹鋼材質兩種，橡膠密封，多被用于低壓、常溫的水系統管道上，防止水回流。
蝶式止回閥規格參數
| 執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | ||
| 參照標準 | JB/T8937-2010 | GB/T12221-2005 | GB/T13927-2008 | |||
| 零部件信息 | 名稱 | 1-閥體 | 2-閥軸 | 3-彈簧 | 4-閥瓣 | 6-隔環 |
| 材質及說明 | DI | 304 | 304 | DI | PTFE | |
| 尺寸信息 | DN | NPS（英寸） | L±1.5 | D | D1 | D2 |
| 50 | 2'' | 43 | 101 | 58 | 65 | |
| 65 | 21/2'' | 46 | 118 | 75 | 80 | |
| 80 | 3'' | 64 | 132 | 85 | 94 | |
| 100 | 4'' | 64 | 157 | 105 | 117 | |

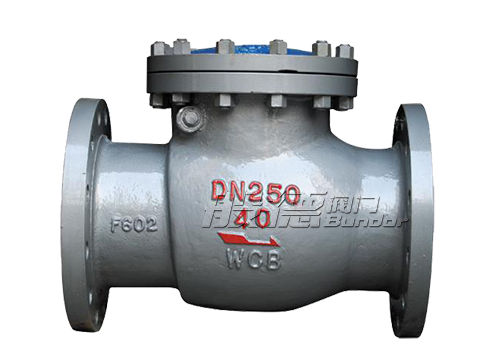

旋啟式止回閥：型號H44H-16C/P，有鑄鋼材質和不銹鋼材質兩種，不銹鋼密封，多用于中高壓管道上，適用介質用水、蒸汽、油品等。
| 執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 法蘭標準 |
| 參照標準 | GB/T12236-2008 | GB/T12221-2005 | GB/T13927-2008 | GB/T9113-2010 | |
| 零部件信息 | 名稱 | 1-閥體 | 2-閥座 | 3-閥瓣 | 4-閥軸 |
| 材質及說明 | WCB | Cr系不銹鋼 | WCB+2Cr13 | 2Cr13 | |
| 尺寸信息 | 公稱尺寸 | PN16～PN40 | PN16 | ||
| DN | L | ΦA | ΦB | ΦC | |
| 50 | 230 | 160 | 125 | 100 | |
| 65 | 290 | 180 | 145 | 120 | |
| 80 | 310 | 195 | 160 | 135 | |
| 100 | 350 | 215 | 180 | 155 | |
| 125 | 400 | 245 | 210 | 185 | |
| 150 | 480 | 280 | 240 | 210 | |
| 200 | 550 | 335 | 295 | 265 |

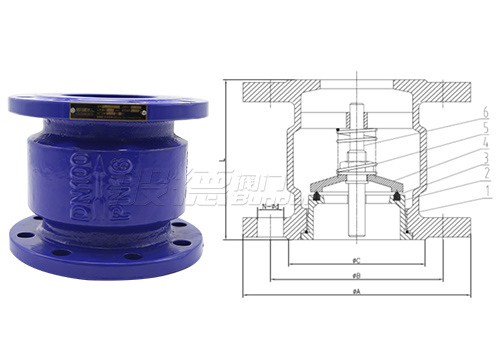

消聲止回閥：型號HC41X-16Q，般德網站上為球墨鑄鐵材質，不過也有不銹鋼材質的消聲止回閥，該止回閥多在過水管道上安裝，作用是防止水流倒流產生水錘，并能消除水流沖擊產生的噪音。
| 執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 法蘭標準 | |
| 參照標準 | GB/T 12235-2007 | GB/T 12221-2005 | GB/T 13927-2008 | GB/T 17241.6-2008 | ||
| 零部件信息 | 1-閥體 | 2-閥座 | 3-閥座密封圈 | 4-閥瓣 | 5-彈簧 | 6-閥桿 |
| 球墨鑄鐵DI | 黃銅 | 三元乙丙橡膠EPDM | 黃銅 | 304 | 410 | |
| 尺寸信息 | DN | NPS（英寸） | ΦA | ΦB | ΦC | L |
| 40 | 1 1/2'' | 145 | 110 | 84 | 100 | |
| 50 | 2'' | 165 | 125 | 99 | 120 | |
| 65 | 2 1/2'' | 185 | 145 | 118 | 136 | |
| 80 | 3'' | 200 | 160 | 132 | 160 | |
| 100 | 4'' | 220 | 180 | 156 | 180 | |
因?yàn)槠邢蓿酒恼戮拖葹槟榻B三種止回閥型號規格，如果您還想了解本站其他止回閥產品，可以咨詢網站客服或移步網站“止回閥”欄目查看。
