H77X止回閥尺寸
發布時間：2021-01-18 15:42:55

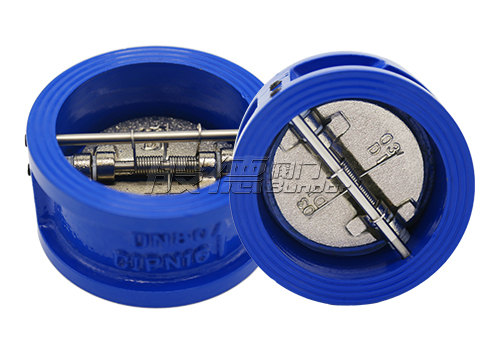

H77X止回閥是蝶式止回閥的型號，其中H代表的就是止回閥，第一個7表示對夾式連接，第二個7表示止回閥的結構為蝶式，X表示該止回閥的密封面材質為橡膠。
蝶式止回閥多用于水系統管道上，是用來防止管道內水倒流的。常見的蝶式止回閥材質有鑄鐵和不銹鋼的。其完整型號表示為H77X-16Q和H77X-16P。
H77X止回閥尺寸
| 尺寸信息 | DN | NPS（英寸） | L±1.5 | D | D1 | D2 |
| 50 | 2'' | 43 | 101 | 58 | 65 | |
| 65 | 2 1/2'' | 46 | 118 | 75 | 80 | |
| 80 | 3'' | 64 | 132 | 85 | 94 | |
| 100 | 4'' | 64 | 157 | 105 | 117 | |
| 125 | 5'' | 70 | 186 | 125 | 145 | |
| 150 | 6'' | 76 | 213 | 165 | 170 | |
| 200 | 8'' | 89 | 272 | 215 | 224 | |
| 250 | 10'' | 114 | 328 | 260 | 265 | |
| 300 | 12'' | 114 | 378 | 300 | 310 |
以上尺寸信息僅供參考，詳細可以點擊在線客服進行咨詢，或者給我們留言。
H77X止回閥安裝要求
1、安裝前必須做好管道內部的清理工作，確保干凈。
2、安裝前，檢查流體介質的流動方向有沒有與閥體上指示的方向相同。
3、檢查該閥的設計是否符合管路需求。
4、定期對該閥進行檢查以及后期的維護。
H77X止回閥特點
1、與其他止回閥相比，壓降較小，適用于開啟壓力弱的工作環境。
2、體積小且輕，維修簡便，結構科學合理。
3、安裝便捷，水平、垂直方向均可安裝，且安裝位置較自由，沒有約束。
4、設計創新：閥板上的扭力彈簧可令閥瓣迅速關閉。
5、啟閉迅速，可有效消除水錘現象。
6、密封性能可靠，可達到“0”泄漏。
