球閥的尺寸規格
發布時間：2022-05-31 11:06:46
球閥在管路中主要用來做切斷、分配和改變介質的流動方向，它只需要用旋轉90度的操作和很小的轉動力矩就能關閉嚴密。球閥最適宜做開關、切斷閥使用。球閥的使用場合非常廣，在雙位調節、密封性能嚴格、泥漿、磨損、縮口通道、啟閉動作迅速、高壓截止、低噪聲、有氣穴現象、向大氣少量滲漏，操作力矩小、流體阻力小的管路系統中，推薦使用球閥。球閥的使用非常廣泛，使用品種和數量仍在繼續擴大，其可靠性及其他性能指標均達到較高水平，并已部分可以取代閘閥、截止閥、調節閥。本文般德閥門為您介紹球閥的尺寸規格。
不同的球閥類型，規格尺寸也不相同，常見的球閥有法蘭球閥，絲扣球閥、焊接球閥這三種，本文就根據對應球閥類型，以般德閥門球閥產品為例，為您介紹一下球閥規格尺寸。

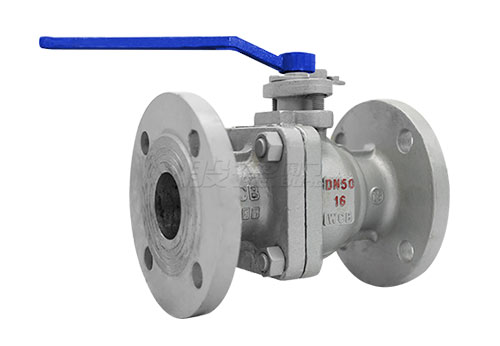

般德法蘭球閥Q41F-16C規格尺寸
| 名稱 | 設計及制造 | 結構長度 | 試壓標準 | 法蘭標準 |
| 參照標準 | GB/T 12237-2007 |
GB/T 12221-2005 |
GB/T 13927-2008 |
GB/T 9113-2010 |
| SIZE | PN16 | |||
| DN | L | ΦA | ΦB | ΦC |
| 50 | 200 | 165 | 125 | 102 |
| 65 | 220 | 185 | 145 | 122 |
| 80 | 250 | 200 | 160 | 138 |

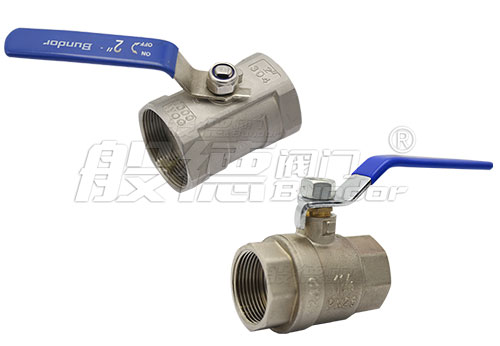

般德絲扣球閥Q11F-16P規格尺寸
| 執行標準 | 設計制造標準 | 端部 | 檢查和試驗標準 |
| GB12237-2007 | ASME B16.34 | GB13927 | |
| 尺寸信息 | DN | G | L |
| 15 | 1/2” | 61.5 | |
| 20 | 3/4” | 70.5 | |
| 25 | 1” | 81 | |
| 32 | 1-4/4” | 95 | |
| 40 | 1-1/2” | 105 | |
| 50 | 2” | 118 |

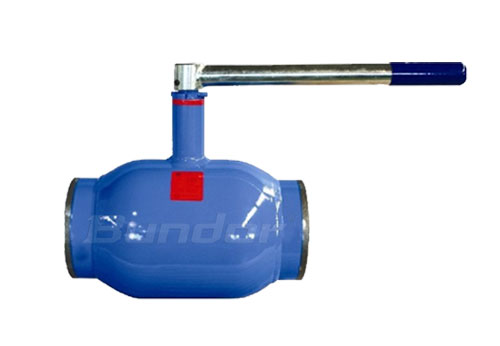

般德焊接球閥Q61F-25C規格尺寸
| 名稱 | 設計及制造 | 結構長度 | 對焊端部尺寸 | |||
| 參照標準 | GB/T 19672 | GB/T 12221 | GB/T 12224 | |||
| ASME B16.34 | ASME B16.10 | ASME B16.25 | ||||
| DN | L | d | D1 | D | H | |
| 25 | 230 | 20 | 25 | 34 | 81 | |
| 32 | 260 | 25 | 32 | 42 | 83.5 | |
| 40 | 260 | 32 | 38 | 48 | 101.5 | |
| 50 | 300 | 40 | 48 | 60 | 129 | |
| 65 | 300 | 50 | 60 | 76 | 155 | |
| 80 | 300 | 65 | 73 | 89 | 169.5 | |
以上球閥尺寸規格僅供參考，詳細數據可咨詢在線客服或13821179269咨詢。
