本篇文章般德閥門為您介紹一下蝶式止回閥工作原理。
蝶式止回閥概述：
蝶式止回閥是一種旋啟動作的止回閥，但它是雙閥瓣，并在彈簧的作用下關閉。自下而上的流體將閥瓣推開，雙瓣蝶形止回閥結構簡單，對夾安裝在兩個法蘭之間，外形尺寸精小，而且重量很輕。主要用于各種工程管路上和其它閥門配套，用來防止介質的倒流。

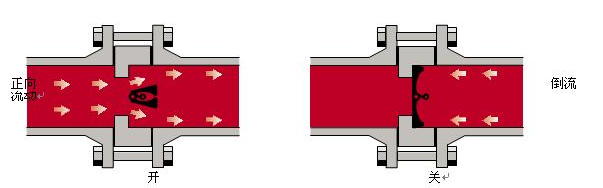

蝶式止回閥工作原理：
雙調瓣結構采用兩個彈簧負載閥瓣（半閥編），懸掛在中心垂直的鏈銷軸上。當流體開始流動時，閥瓣在作用于密封表面中心的合力作用下開啟。
起著反作用的彈簧支架力的作用點位于閥瓣面中心外的位置，使得閥瓣根部首先開啟。這就避免了舊型常規閥門在閥瓣開啟時所出現的密封表面摩擦現象，消除了部件的磨損。
當流速減緩，扭轉彈簧自動反作用，使得閥瓣關閉，向閥體閥座靠近，減少了關閉的行程距離和時間。當流體倒流時，閥瓣逐漸靠近閥體閥座，閥門的動態反應隨之大大加速，減小了水錘現象的累影響，從而實現無撞擊性能。在關閉時，彈簧力作用點的作用使得閥瓣頂端首先關閉，防止閥瓣根部出現咬摩現象，使得閥門能夠保持更長時間的密封整體性。
以上就是為您介紹的蝶式止回閥工作原理，如果您有采購閥門的需求，可以咨詢般德閥門在線客服或者電話13821179269。
