法蘭蝶閥結構尺寸表 法蘭蝶閥厚度
發(fā)布時間：2022-05-23 14:13:18

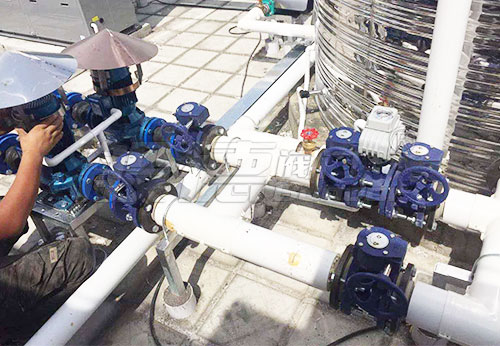

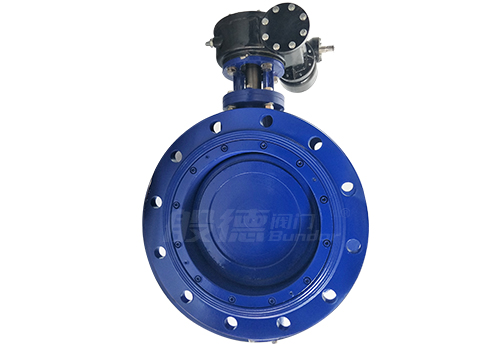

法蘭蝶閥是常見的蝶閥連接方式之一，閥體本身自帶兩片法蘭，與管道連接時，只需將法蘭蝶閥的法蘭與管道的法蘭孔孔對齊，用螺栓連接固定即可。法蘭蝶閥結構很簡單，組成一臺法蘭蝶閥的部件包括：閥體、蝶板、閥座、閥軸、執(zhí)行機構這五個重要零件。
法蘭蝶閥的種類有很多，按照材質可以分為常見的鑄鐵、鑄鋼、不銹鋼等；按照結構形式可以分為中線、雙偏心、三偏心；按照執(zhí)行機構又可以分為手柄、蝸輪、電動、氣動等。
常見法蘭蝶閥型號
手柄法蘭蝶閥：D41X、D41F、D43H；
蝸輪法蘭蝶閥：D341X、D341F、D342X、D343H、D343W；
電動法蘭蝶閥：D941X、D941F、D942X、D943H、D943W；
氣動法蘭蝶閥：D641X、D641F、D642X、D643H、D643W。
關于法蘭蝶閥尺寸，法蘭式連接的蝶閥結構尺寸都是相同的，也就是說相同口徑的法蘭蝶閥，尺寸長度是一樣的，所以我們以D342X法蘭蝶閥為例，為您介紹一下法蘭蝶閥結構尺寸。
| 尺寸信息 | DN | NPT | L |
| 100 | 4'' | 127 | |
| 125 | 5'' | 140 | |
| 150 | 6'' | 140 | |
| 200 | 8'' | 152 | |
| 250 | 10'' | 165 | |
| 300 | 12'' | 178 | |
| 350 | 14'' | 190 | |
| 400 | 16'' | 216 | |
| 450 | 18'' | 222 | |
| 500 | 20'' | 229 |
以上尺寸信息僅供參考，如需完整詳細的法蘭蝶閥尺寸信息，可咨詢網(wǎng)站在線客服。
