球鐵閥體
QT450-10球鐵閥體、球化率3 級，抗拉強度450Mpa，延展率10%以上。
-
研磨密封面
蝶板采用日本進口的平面磨床磨削密封面，粗糙度0.8，保證其光潔度和平面度
-
硫化橡膠閥座
橡膠與閥體的粘合強度高于1.732MPa, 可有效避免閥座在使用過程中的脫落現象。
-
線密封閥座
由面密封升級為線密封，密封性能更好，可實現靜壓0泄露。
-
硬膜防銹油處理內壁
上下法蘭和閥體內壁采用硬膜防銹油處理，避免噴涂后橡膠硫化過程中對漆膜的損傷，和二次高溫對橡膠閥座造成的老化。
-
密紋水線法蘭連接面
上下法蘭密紋水線，密封性能更好。
-
出廠兩次密封試驗
每臺閥門出廠前做兩次密封實驗，先做靜壓0泄露實驗，后做帶壓試驗。
-
304不銹鋼標牌
304標牌，激光刻標，字跡清晰，存留時間長。不銹鋼鉚釘固定，外觀美觀，連接牢靠。
-
可提供檢測報告
所有般德的產品，均可提供主要零部件的材質檢驗報告。
產品優點
產品介紹

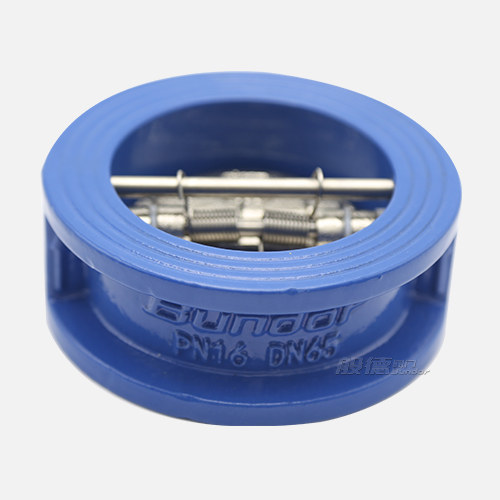

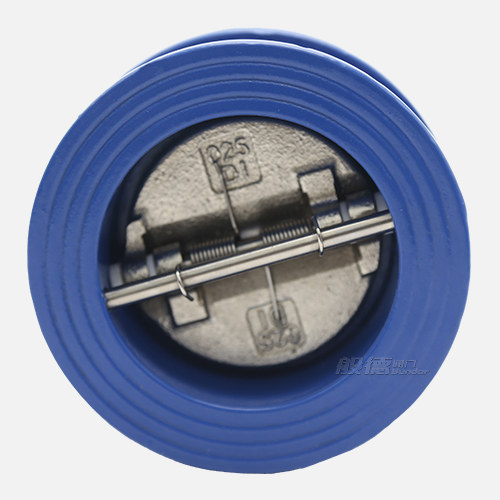

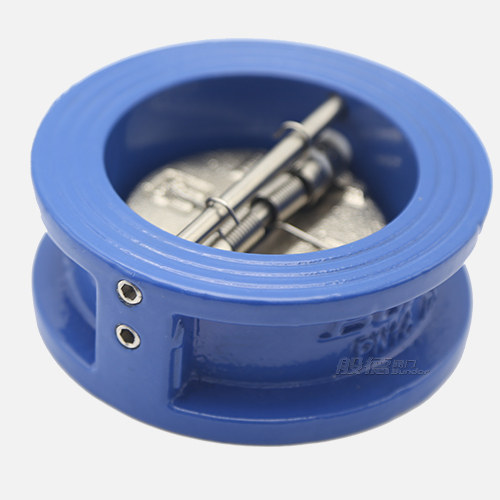

般德蝶式止回閥，對夾連接，球磨鑄鐵閥體，主要用于消防、石化、輕紡、造紙以及高層建筑等行業給排水管網井或水泵出口處，是水泵停機時防止管路介質倒流壓差，形成水錘沖擊，水泵倒轉的安全裝置。
產品參數
DH77X蝶式止回閥參數信息
| 執行標準 | 名稱 | 設計及制造 | 結構長度 | 試壓標準 | ||
| 參照標準 | JB/T 8937-2010 | GB/T 12221-2005 | GB/T 13927-2008 | |||

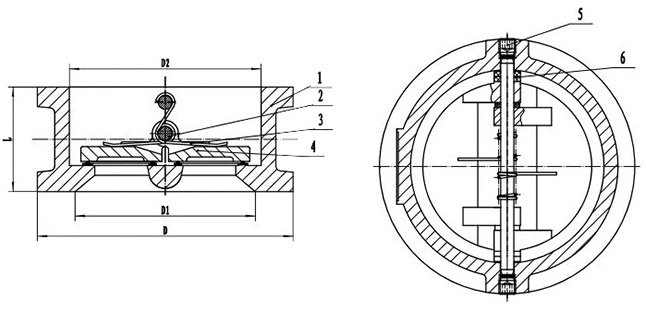

| 零部件信息 | 名稱 | 1-閥體 | 2-閥軸 | 3-彈簧 | 4-閥瓣 | 6-隔環 |
| 材質及說明 | DI | 304 | 304 | DI | PTFE | |
| 尺寸信息 | DN | NPS（英寸） | L±1.5 | D | D1 | D2 |
| 50 | 2'' | 43 | 101 | 58 | 65 | |
| 65 | 2 1/2'' | 46 | 118 | 75 | 80 | |
| 80 | 3'' | 64 | 132 | 85 | 94 | |
| 100 | 4'' | 64 | 157 | 105 | 117 | |
| 125 | 5'' | 70 | 186 | 125 | 145 | |
| 150 | 6'' | 76 | 213 | 165 | 170 | |
| 200 | 8'' | 89 | 272 | 215 | 224 | |
| 250 | 10'' | 114 | 328 | 260 | 265 | |
| 300 | 12'' | 114 | 378 | 300 | 310 | |
產品專利
線密封蝶止專利 CN201822248861.8
般德閥門專利蝶止，密封采用環形線性密封，提高了閥門的密封效果和工作的可靠性。
蝶止外觀專利 CN201830771192.5
采用般德閥門專利蝶止外觀。
